Hướng dẫn bấm dây mạng LAN âm tường đúng kỹ thuật giúp hệ thống mạng trong gia đình, văn phòng hoạt động ổn định, gọn gàng và thuận tiện khi bảo trì. Khác với việc bấm đầu RJ45 thông thường, dây mạng âm tường thường được đấu vào hạt mạng Keystone hoặc ổ cắm mạng âm tường, sau đó sử dụng dây mạng ngắn để kết nối với máy tính, router, switch hoặc các thiết bị khác.
Để hệ thống hoạt động chính xác, người thực hiện cần nắm được thứ tự màu của 8 lõi dây mạng, lựa chọn thống nhất chuẩn T568A hoặc T568B và sử dụng đúng dụng cụ đấu mạng.
1. Dây mạng âm tường là gì?
Dây mạng âm tường là loại cáp mạng được đi cố định bên trong tường, ống luồn dây hoặc hệ thống kỹ thuật của công trình. Hai đầu dây thường được đưa đến vị trí ổ cắm mạng, tủ mạng hoặc patch panel để kết nối với thiết bị.
Cách triển khai này giúp hệ thống mạng có tính thẩm mỹ cao hơn so với việc để dây mạng chạy nổi bên ngoài. Đồng thời, dây được bảo vệ tốt hơn trước các tác động bên ngoài.
Một hệ thống mạng âm tường cơ bản có thể bao gồm:
- Dây mạng LAN Cat5e, Cat6 hoặc Cat6A.
- Hạt mạng Keystone.
- Mặt ổ cắm mạng âm tường.
- Đế âm hoặc hộp âm tường.
- Patch panel nếu sử dụng cho hệ thống lớn.
- Dây mạng RJ45 để kết nối thiết bị.
- Switch hoặc router mạng.
Khi bấm dây mạng âm tường, phần dây cáp chạy trong tường thường không được bấm trực tiếp bằng đầu RJ45. Thay vào đó, 8 lõi dây sẽ được đấu vào các chân IDC của hạt mạng Keystone hoặc thiết bị đấu nối tương ứng.
2. Chuẩn bị dụng cụ bấm dây mạng âm tường
Trước khi thực hiện, bạn nên chuẩn bị đầy đủ dụng cụ cần thiết để việc đấu nối nhanh chóng và chính xác.
Các dụng cụ cơ bản gồm:
- Dây mạng LAN 8 lõi.
- Hạt mạng Keystone RJ45.
- Mặt ổ cắm mạng âm tường.
- Dao tuốt dây hoặc dụng cụ tuốt cáp.
- Kìm cắt dây.
- Dụng cụ nhấn dây mạng chuyên dụng nếu có.
- Máy test dây mạng RJ45.
Một số loại Keystone có nắp hoặc dụng cụ đấu dây đi kèm. Bạn nên kiểm tra sơ đồ màu được in trực tiếp trên Keystone trước khi đấu để tránh nhầm thứ tự chân.
3. Thứ tự màu dây mạng LAN âm tường
Dây mạng LAN phổ biến có 8 lõi được chia thành 4 cặp xoắn đôi. Các màu thường gặp gồm:
- Trắng cam
- Cam
- Trắng xanh lá
- Xanh lá
- Trắng xanh dương
- Xanh dương
- Trắng nâu
- Nâu
Có hai chuẩn đấu dây Ethernet phổ biến là T568A và T568B.
Chuẩn T568A
Thứ tự 8 lõi theo T568A:
| Chân | Màu dây |
|---|---|
| 1 | Trắng xanh lá |
| 2 | Xanh lá |
| 3 | Trắng cam |
| 4 | Xanh dương |
| 5 | Trắng xanh dương |
| 6 | Cam |
| 7 | Trắng nâu |
| 8 | Nâu |
Có thể ghi nhớ:
Trắng xanh lá → Xanh lá → Trắng cam → Xanh dương → Trắng xanh dương → Cam → Trắng nâu → Nâu
Chuẩn T568B
Thứ tự 8 lõi theo T568B:
| Chân | Màu dây |
|---|---|
| 1 | Trắng cam |
| 2 | Cam |
| 3 | Trắng xanh lá |
| 4 | Xanh dương |
| 5 | Trắng xanh dương |
| 6 | Xanh lá |
| 7 | Trắng nâu |
| 8 | Nâu |
Có thể ghi nhớ:
Trắng cam → Cam → Trắng xanh lá → Xanh dương → Trắng xanh dương → Xanh lá → Trắng nâu → Nâu
Khi thi công thực tế, bạn nên chọn một chuẩn và sử dụng thống nhất ở hai đầu đường dây.
4. Hướng dẫn bấm dây mạng LAN âm tường từng bước
Bước 1: Xác định vị trí đấu dây
Trước tiên, xác định đầu dây mạng âm tường cần đấu vào ổ cắm hoặc Keystone nào.
Nếu công trình có nhiều đường dây, nên đánh dấu từng dây theo phòng hoặc vị trí để tránh nhầm lẫn.
Ví dụ:
- Phòng khách.
- Phòng ngủ 1.
- Phòng ngủ 2.
- Phòng làm việc.
- Camera.
- Access Point WiFi.
Việc đánh dấu từ đầu sẽ giúp việc quản lý hệ thống thuận tiện hơn khi cần sửa chữa hoặc mở rộng mạng sau này.
Bước 2: Tuốt lớp vỏ ngoài của dây mạng
Dùng dụng cụ tuốt dây để loại bỏ một đoạn vỏ ngoài ở đầu cáp.
Không nên tuốt quá dài. Các cặp dây xoắn bên trong nên được giữ xoắn càng gần điểm đấu nối càng tốt.
Đây là lưu ý quan trọng khi đấu dây mạng âm tường, đặc biệt với cáp Cat6 hoặc Cat6A, vì việc tháo xoắn quá nhiều có thể ảnh hưởng đến đặc tính truyền dẫn của đường dây.
Bước 3: Tách các cặp dây
Sau khi tuốt vỏ, bạn sẽ thấy 4 cặp dây xoắn đôi.
Tách từng cặp dây nhưng không nên duỗi thẳng quá xa phần đấu nối.
Sau đó xác định các màu dây và chuẩn đấu mà bạn sẽ sử dụng.
Bước 4: Chọn chuẩn T568A hoặc T568B
Quan sát sơ đồ màu được in trên Keystone.
Thông thường Keystone sẽ có cả hai sơ đồ T568A và T568B để người lắp đặt lựa chọn.
Ví dụ nếu bạn lựa chọn T568B, hãy đưa từng lõi dây vào đúng vị trí theo sơ đồ:
Trắng cam – Cam – Trắng xanh lá – Xanh dương – Trắng xanh dương – Xanh lá – Trắng nâu – Nâu
Không nên tự thay đổi vị trí dây theo cách riêng vì điều này có thể khiến hệ thống không hoạt động hoặc gây lỗi kết nối.
Bước 5: Đưa dây vào khe IDC

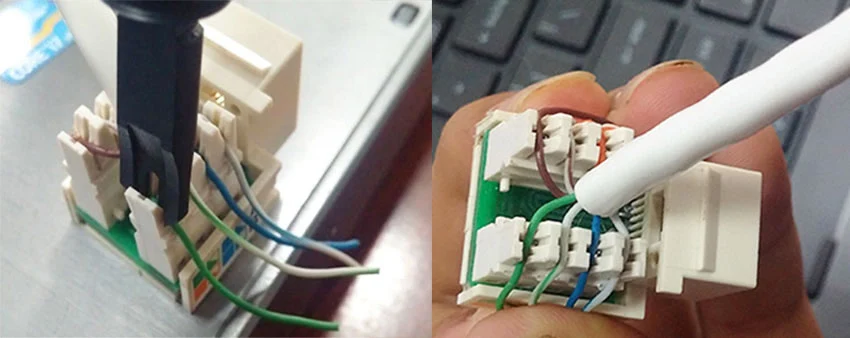

Đưa từng lõi dây vào đúng khe tương ứng trên Keystone.
Không cần bóc lớp cách điện của từng lõi dây nếu Keystone sử dụng chân IDC. Khi sử dụng dụng cụ nhấn dây chuyên dụng, chân IDC sẽ cắt qua lớp cách điện và tiếp xúc với lõi đồng bên trong.
Sau khi đấu xong, kiểm tra lại từng vị trí để đảm bảo dây đã nằm đúng khe.
Bước 6: Cố định dây

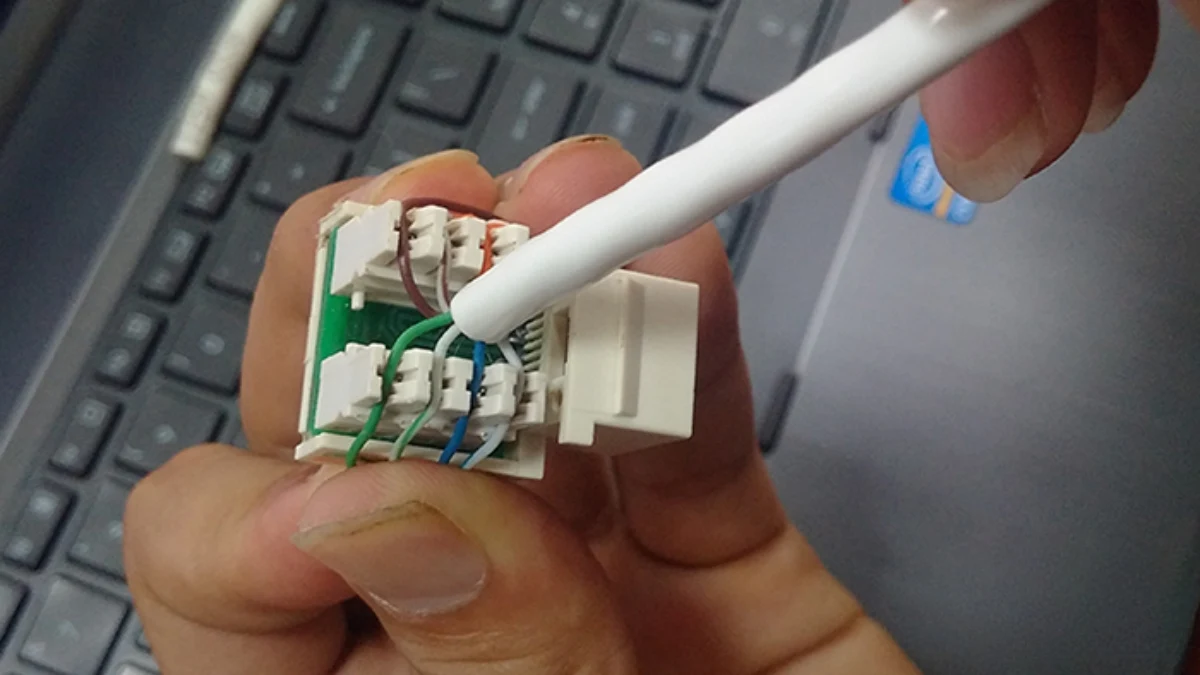

Sau khi 8 lõi đã được đặt đúng vị trí, dùng dụng cụ nhấn dây để ép từng lõi xuống.
Phần dây thừa bên ngoài khe có thể được cắt bỏ.
Kiểm tra lại để đảm bảo dây không bị lỏng hoặc tuột khỏi vị trí đấu nối.
Bước 7: Lắp Keystone vào mặt ổ cắm

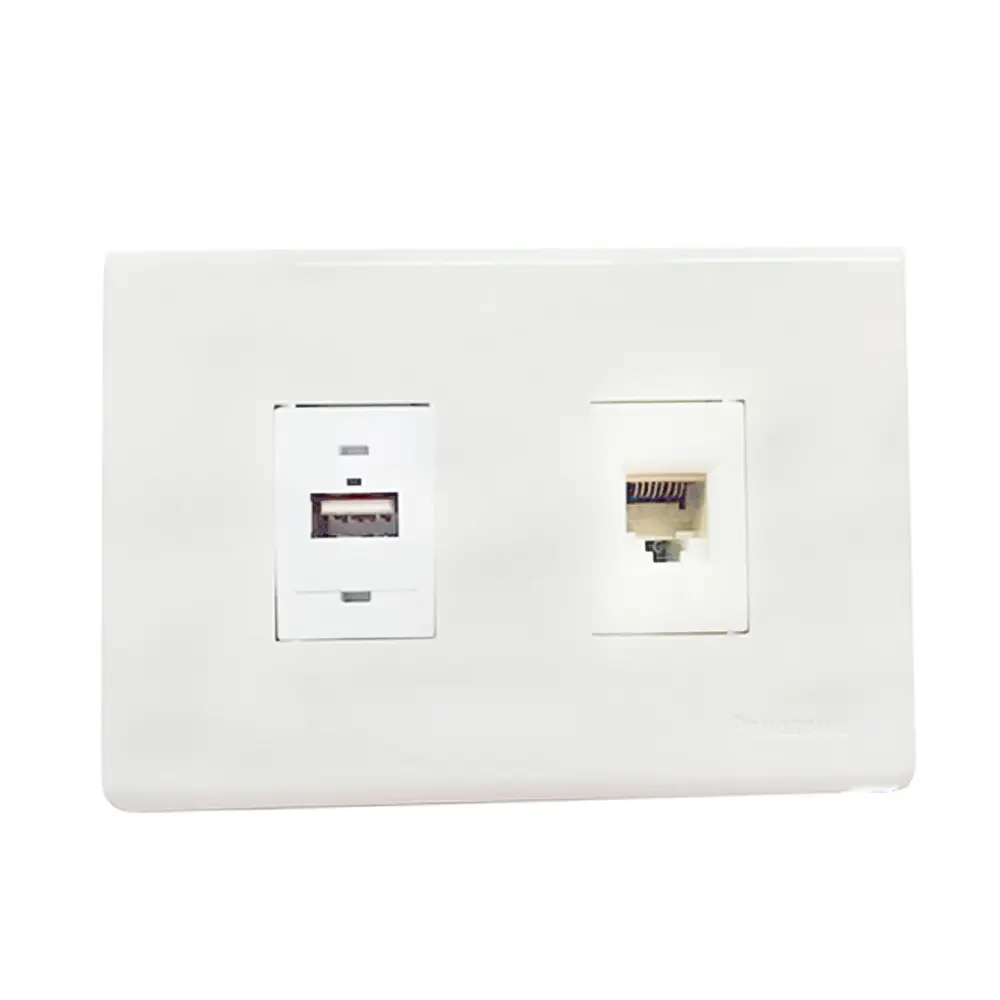

Sau khi hoàn thành phần đấu dây, đưa Keystone vào mặt ổ cắm mạng âm tường.
Cố định mặt ổ cắm vào đế âm hoặc hộp kỹ thuật đã chuẩn bị sẵn.
Đến đây, đầu mạng âm tường đã hoàn thiện về mặt đấu nối.
5. Đầu còn lại của dây mạng âm tường đấu như thế nào?
Đây là phần rất quan trọng trong cách bấm dây mạng âm tường.
Một đầu dây được đấu vào Keystone tại phòng, đầu còn lại thường được đưa về:
- Patch panel.
- Keystone trong tủ mạng.
- Switch.
- Tủ mạng trung tâm.
Nếu sử dụng patch panel hoặc Keystone ở cả hai đầu, bạn nên sử dụng cùng một chuẩn T568A hoặc T568B.
Ví dụ:
Đầu phòng: T568B
Đầu tủ mạng: T568B
Đây là cấu hình đấu dây thẳng phổ biến.
Không nên đấu một đầu T568A và đầu còn lại T568B một cách tùy tiện. Nếu mục tiêu là xây dựng hệ thống mạng âm tường tiêu chuẩn, nên thống nhất sơ đồ đấu dây cho toàn bộ công trình.
6. Cách kiểm tra dây mạng âm tường sau khi đấu
Sau khi hoàn thành việc bấm dây mạng LAN âm tường, nên kiểm tra đường dây trước khi kết nối thiết bị.
Cách đơn giản nhất là sử dụng máy test mạng.
Bạn có thể thực hiện như sau:
- Cắm bộ phát của máy test vào ổ mạng tại phòng.
- Cắm đầu còn lại vào vị trí tương ứng tại tủ mạng.
- Bật thiết bị kiểm tra.
- Quan sát thứ tự đèn từ 1 đến 8.
Nếu dây được đấu đúng và không bị đứt, tín hiệu sẽ hiển thị đầy đủ theo sơ đồ kết nối.
Nếu đèn bị thiếu, đảo thứ tự hoặc không sáng, cần kiểm tra lại các vị trí đấu dây.
Một số nguyên nhân thường gặp gồm:
- Đấu sai thứ tự màu.
- Một lõi dây chưa được nhấn xuống đúng vị trí.
- Dây bị đứt trong quá trình thi công.
- Keystone bị lỗi.
- Đầu dây tại tủ mạng đấu sai chuẩn.
- Tiếp xúc giữa dây và chân IDC không tốt.
7. Một số lưu ý khi đấu dây mạng âm tường
Khi thực hiện cách bấm dây mạng âm tường, bạn nên lưu ý một số vấn đề sau:
- Nên thống nhất T568A hoặc T568B cho toàn bộ hệ thống.
- Không tháo xoắn các cặp dây quá dài.
- Không kéo dây quá căng khi thi công.
- Tránh bẻ dây mạng thành góc quá gấp.
- Không đặt dây mạng sát nguồn điện trong thời gian dài nếu có thể bố trí tách riêng.
- Nên sử dụng ống luồn hoặc hệ thống bảo vệ dây phù hợp.
- Đánh dấu hai đầu dây để thuận tiện quản lý.
- Không dùng dây mạng bị dập, gãy hoặc hư hỏng.
- Sau khi đấu xong nên test trước khi đóng hoàn toàn mặt ổ cắm.
- Với hệ thống lớn, nên lập sơ đồ và đánh số từng đường dây.
Đặc biệt, nếu dây mạng đã được đi âm tường và gặp sự cố sau khi hoàn thiện công trình, việc xác định vị trí lỗi có thể mất nhiều thời gian. Vì vậy, kiểm tra từng đường dây trước khi đóng tường hoặc hoàn thiện nội thất là bước rất quan trọng.
8. Nên dùng T568A hay T568B khi bấm dây mạng âm tường?
Cả T568A và T568B đều là các sơ đồ đấu dây được sử dụng trong hệ thống mạng Ethernet. Vấn đề quan trọng nhất khi thi công không phải là lựa chọn một chuẩn “tốt hơn”, mà là sử dụng thống nhất cùng một chuẩn ở hai đầu đường dây.
Nếu hệ thống mới hoàn toàn, bạn có thể lựa chọn một chuẩn và áp dụng đồng nhất cho toàn bộ các ổ mạng, patch panel và đường dây.
Nếu công trình đã có hệ thống dây mạng trước đó, nên kiểm tra chuẩn đang được sử dụng và tiếp tục theo đúng chuẩn hiện có để tránh nhầm lẫn khi bảo trì hoặc mở rộng.
9. Kết luận
Hướng dẫn bấm dây mạng LAN âm tường đúng kỹ thuật sẽ giúp hệ thống Internet trong gia đình và văn phòng hoạt động ổn định, đồng thời tạo sự gọn gàng và thuận tiện trong quá trình sử dụng. Khác với bấm đầu RJ45 trực tiếp, dây mạng âm tường thường được đấu vào Keystone hoặc patch panel bằng các chân IDC.
Khi thi công, cần sắp xếp đúng 8 lõi dây theo T568A hoặc T568B, giữ nguyên độ xoắn của cặp dây càng nhiều càng tốt và kiểm tra toàn bộ đường truyền sau khi đấu. Việc lựa chọn một chuẩn thống nhất cho hai đầu dây sẽ giúp hệ thống dễ quản lý, bảo trì và mở rộng về sau. Liên hệ FPT Hà Nội để được hỗ trợ nhanh nhất
