Cách Bấm Dây Mạng LAN 8 Sợi Theo Chuẩn T568A Và T568B

Cách bấm dây mạng LAN 8 sợi đúng thứ tự màu giúp kết nối máy tính, modem, router, switch và các thiết bị mạng ổn định. Hiện nay, hai chuẩn đấu dây phổ biến là T568A và T568B. Việc nắm được thứ tự màu của từng chuẩn sẽ giúp bạn dễ dàng tự bấm đầu mạng RJ45, thay thế dây mạng hoặc xử lý các sự cố kết nối trong gia đình và văn phòng.

1. Dây mạng LAN 8 sợi gồm những gì?

Dây mạng LAN Ethernet phổ biến sử dụng 8 lõi đồng được chia thành 4 cặp dây xoắn đôi. Mỗi cặp gồm một dây màu đặc và một dây màu trắng có sọc màu tương ứng.

Thông thường, dây mạng 8 sợi gồm các màu:

• Trắng cam
• Cam
• Trắng xanh lá
• Xanh lá
• Trắng xanh dương
• Xanh dương
• Trắng nâu
• Nâu

Các lõi dây được sắp xếp theo một thứ tự nhất định trước khi đưa vào đầu mạng RJ45. Nếu thứ tự màu không chính xác, dây mạng có thể không kết nối được hoặc hoạt động không đúng tốc độ mong muốn.

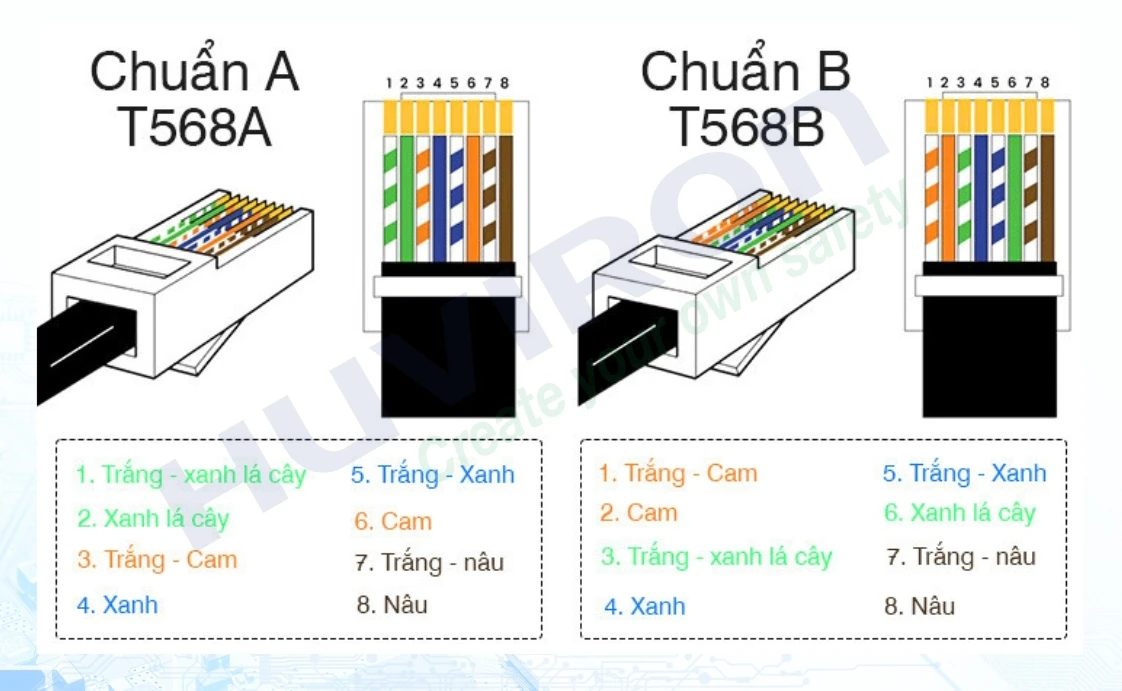

Hai chuẩn được sử dụng phổ biến là T568A và T568B. Hai chuẩn này sử dụng cùng 8 lõi dây nhưng có sự khác nhau về vị trí của cặp dây cam và xanh lá.

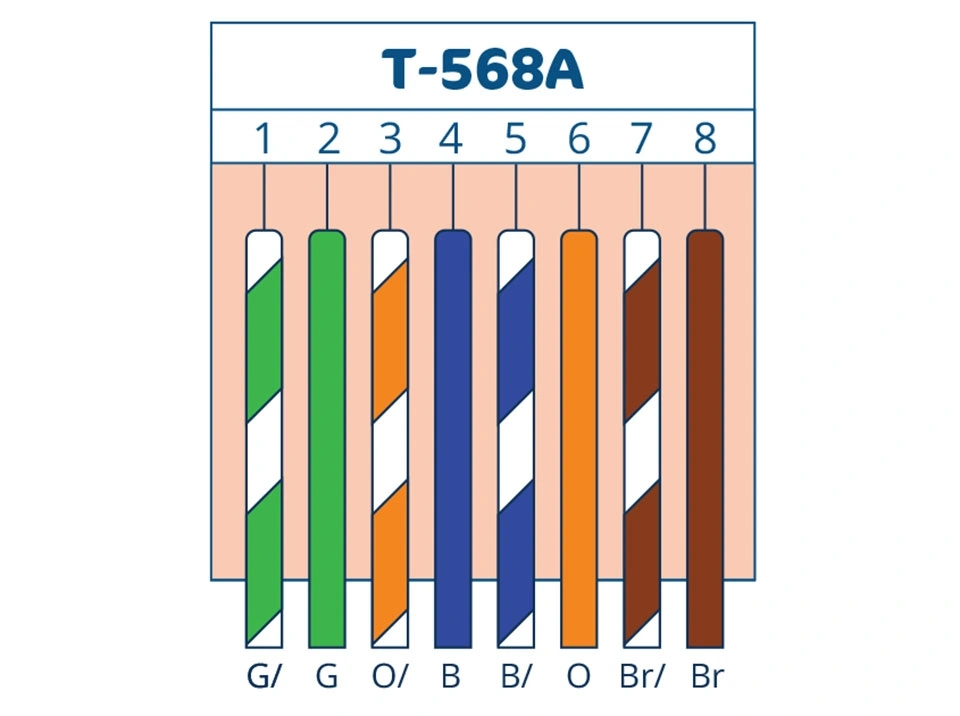

2. Thứ tự màu dây mạng chuẩn T568A

Với chuẩn T568A, thứ tự 8 sợi dây khi nhìn vào đầu RJ45 và đặt phần tiếp điểm đồng hướng về phía người sử dụng được sắp xếp như sau:

Chân	Màu dây
1	Trắng xanh lá
2	Xanh lá
3	Trắng cam
4	Xanh dương
5	Trắng xanh dương
6	Cam
7	Trắng nâu
8	Nâu

Có thể ghi nhớ ngắn gọn:

Trắng xanh lá → Xanh lá → Trắng cam → Xanh dương → Trắng xanh dương → Cam → Trắng nâu → Nâu

Khi hai đầu dây mạng đều được bấm theo chuẩn T568A, đây là cách bấm dây thẳng. Thứ tự các chân ở hai đầu giống nhau.

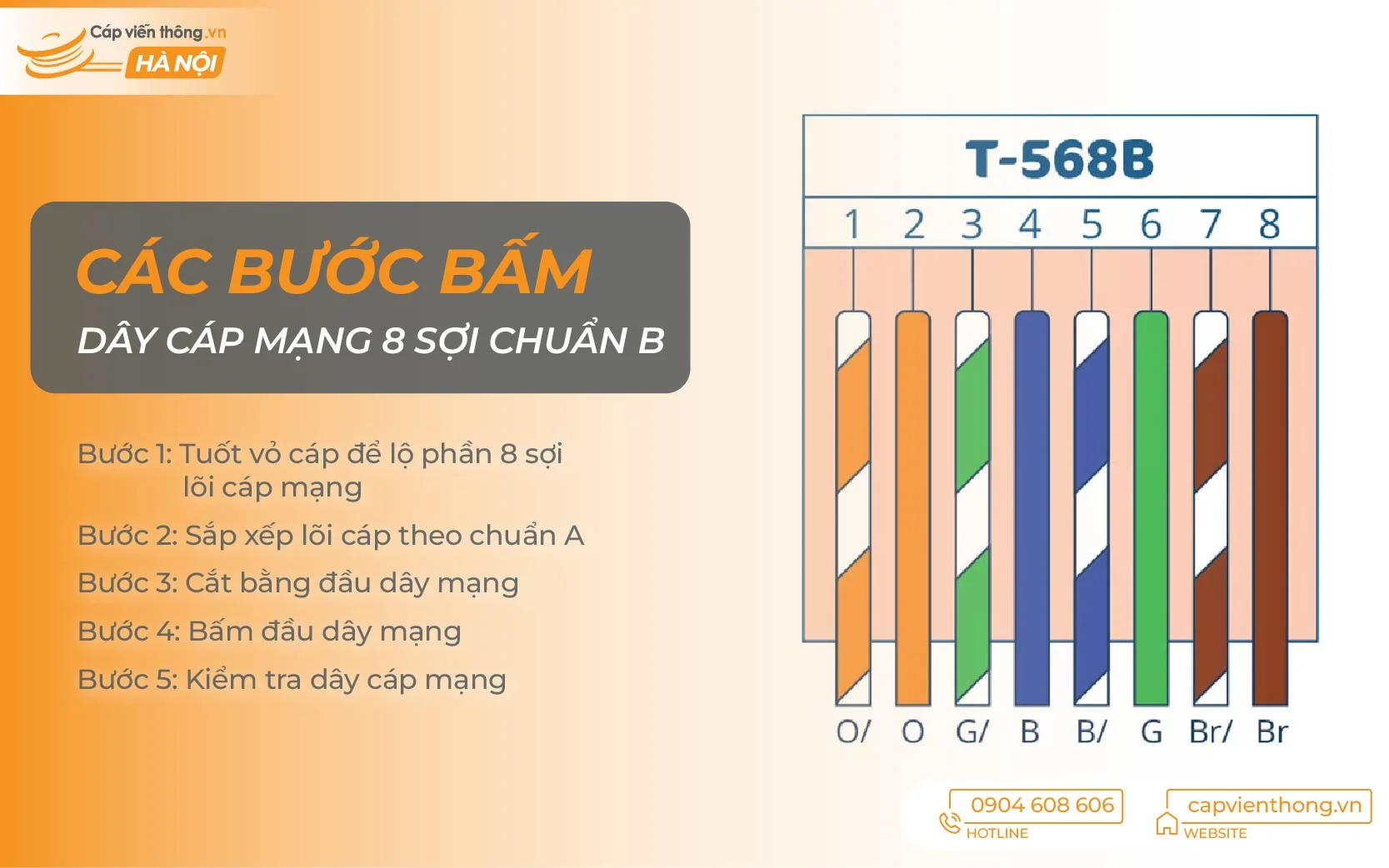

3. Thứ tự màu dây mạng chuẩn T568B

T568B là chuẩn được sử dụng rất phổ biến trong hệ thống mạng Ethernet hiện nay.

Thứ tự 8 sợi theo chuẩn T568B:

Chân	Màu dây
1	Trắng cam
2	Cam
3	Trắng xanh lá
4	Xanh dương
5	Trắng xanh dương
6	Xanh lá
7	Trắng nâu
8	Nâu

Thứ tự dễ nhớ:

Trắng cam → Cam → Trắng xanh lá → Xanh dương → Trắng xanh dương → Xanh lá → Trắng nâu → Nâu

Nếu hai đầu dây mạng đều được bấm theo T568B, bạn cũng có một sợi dây mạng thẳng.

Trong thực tế lắp đặt mạng gia đình và văn phòng, T568B thường được lựa chọn khá phổ biến. Tuy nhiên, điều quan trọng nhất là phải thống nhất cùng một chuẩn ở hai đầu khi muốn làm dây mạng thẳng.

4. Cách bấm dây mạng LAN 8 sợi từng bước

Để bấm dây mạng LAN 8 sợi, bạn cần chuẩn bị một số dụng cụ cơ bản:

• Dây mạng Ethernet 8 lõi.
• Đầu mạng RJ45.
• Kìm bấm mạng RJ45.
• Dao hoặc dụng cụ tuốt vỏ dây.
• Thiết bị test dây mạng nếu có.

Bước 1: Tuốt vỏ dây mạng

Dùng dụng cụ tuốt dây hoặc phần tuốt dây trên kìm mạng để loại bỏ một đoạn vỏ ngoài ở đầu dây.

Không nên tuốt quá dài vì phần dây xoắn bên trong nên được giữ nguyên càng nhiều càng tốt để hạn chế ảnh hưởng đến đặc tính truyền dẫn.

Bước 2: Tách và duỗi 8 sợi dây

Sau khi bỏ lớp vỏ ngoài, bạn sẽ thấy 4 cặp dây xoắn.

Tách các cặp dây và duỗi tương đối thẳng từng sợi. Sau đó sắp xếp 8 lõi theo đúng chuẩn T568A hoặc T568B mà bạn lựa chọn.

Bước 3: Sắp xếp đúng thứ tự màu

Nếu sử dụng T568A, thứ tự là:

Trắng xanh lá – Xanh lá – Trắng cam – Xanh dương – Trắng xanh dương – Cam – Trắng nâu – Nâu

Nếu sử dụng T568B, thứ tự là:

Trắng cam – Cam – Trắng xanh lá – Xanh dương – Trắng xanh dương – Xanh lá – Trắng nâu – Nâu

Đây là bước quan trọng nhất khi bấm đầu mạng RJ45. Chỉ cần đảo vị trí một hoặc nhiều sợi dây, kết nối có thể không hoạt động hoặc hoạt động không đúng như mong muốn.

Bước 4: Cắt đều 8 lõi dây

Sau khi sắp xếp đúng thứ tự, giữ chặt 8 lõi dây rồi cắt phần đầu sao cho các lõi có chiều dài bằng nhau.

Mục đích là để cả 8 lõi có thể đi vào đầy đủ 8 rãnh của đầu RJ45.

Bước 5: Đưa dây vào đầu RJ45

Giữ nguyên thứ tự màu và đưa 8 lõi dây vào đầu RJ45.

Đẩy dây vào sâu để các lõi tiếp xúc đúng vị trí bên trong đầu mạng. Phần vỏ ngoài của dây cũng nên được đưa vào trong đầu RJ45 để khi bấm, chân giữ dây có thể cố định cả phần vỏ.

Bước 6: Dùng kìm bấm mạng

Đặt đầu RJ45 vào vị trí tương ứng trên kìm bấm mạng và bóp kìm dứt khoát.

Các chân kim loại bên trong RJ45 sẽ ép xuống từng lõi dây, đồng thời phần khóa giữ dây sẽ cố định cáp.

Sau khi bấm xong, kiểm tra lại đầu RJ45 để chắc chắn các chân tiếp xúc đã được ép xuống và dây không bị tuột.

5. Cách bấm dây mạng thẳng theo hai chuẩn

Dây mạng thẳng là loại dây có cùng một chuẩn đấu dây ở hai đầu.

Có hai cách phổ biến:

T568A – T568A

hoặc

T568B – T568B

Ví dụ nếu đầu thứ nhất sử dụng T568B:

Đầu 1: T568B
Trắng cam – Cam – Trắng xanh lá – Xanh dương – Trắng xanh dương – Xanh lá – Trắng nâu – Nâu

thì đầu thứ hai cũng phải:

Đầu 2: T568B
Trắng cam – Cam – Trắng xanh lá – Xanh dương – Trắng xanh dương – Xanh lá – Trắng nâu – Nâu

Đây là kiểu đấu thường được sử dụng để kết nối các thiết bị mạng như máy tính với switch, router với switch hoặc thiết bị mạng với ổ cắm mạng.

6. Cách bấm dây mạng chéo T568A – T568B

Dây mạng chéo sử dụng hai chuẩn khác nhau ở hai đầu.

Một đầu sử dụng T568A, đầu còn lại sử dụng T568B.

Ví dụ:

Đầu 1 – T568A:
Trắng xanh lá – Xanh lá – Trắng cam – Xanh dương – Trắng xanh dương – Cam – Trắng nâu – Nâu

Đầu 2 – T568B:
Trắng cam – Cam – Trắng xanh lá – Xanh dương – Trắng xanh dương – Xanh lá – Trắng nâu – Nâu

Việc đảo hai cặp dây truyền/nhận tạo ra kiểu kết nối chéo.

Trước đây, dây chéo thường cần thiết khi kết nối một số thiết bị cùng loại, chẳng hạn máy tính với máy tính hoặc switch với switch. Tuy nhiên, nhiều thiết bị mạng hiện đại hỗ trợ Auto MDI-X, có khả năng tự động nhận biết và điều chỉnh cặp truyền/nhận. Vì vậy, trong nhiều trường hợp hiện nay, dây mạng thẳng có thể đáp ứng được nhu cầu kết nối mà không cần dùng dây chéo.

7. Cách kiểm tra dây mạng sau khi bấm

Sau khi bấm dây mạng 8 sợi, bạn nên kiểm tra trước khi đưa vào sử dụng.

Cách đơn giản nhất là sử dụng máy test dây mạng RJ45.

Cắm hai đầu dây vào bộ test và quan sát thứ tự đèn LED.

Nếu hai đầu được bấm đúng chuẩn và các lõi dây kết nối đầy đủ, các đèn tương ứng từ 1 đến 8 sẽ sáng theo đúng thứ tự.

Nếu thiếu một đèn hoặc thứ tự đèn bị đảo, có thể dây đang gặp một trong các vấn đề như:

• Một lõi dây chưa tiếp xúc với chân RJ45.
• Bấm sai thứ tự màu.
• Dây bị đứt bên trong.
• Đầu RJ45 bị lỗi.
• Kìm bấm chưa ép chân tiếp xúc đủ sâu.

Việc test trước giúp hạn chế mất thời gian khi đưa dây vào hệ thống mạng thực tế.

8. Một số lưu ý khi bấm dây mạng LAN 8 sợi

Khi thực hiện cách bấm dây mạng LAN, bạn nên chú ý một số điểm sau:

• Luôn thống nhất chuẩn T568A hoặc T568B trước khi bấm.
• Dây thẳng sử dụng cùng một chuẩn ở hai đầu.
• Dây chéo sử dụng T568A ở một đầu và T568B ở đầu còn lại.
• Không đảo thứ tự dây tùy ý.
• Hạn chế tháo xoắn các cặp dây quá dài.
• Đảm bảo cả 8 lõi đi vào đúng vị trí trong đầu RJ45.
• Phần vỏ ngoài nên nằm trong đầu RJ45 để tăng độ chắc chắn.
• Sau khi bấm nên dùng thiết bị test dây để kiểm tra.
• Không nên bấm lại đầu RJ45 nhiều lần nếu đầu đã bị biến dạng.

Đặc biệt, khi triển khai hệ thống mạng cho gia đình hoặc văn phòng, nên sử dụng thống nhất một chuẩn đấu dây để việc kiểm tra, bảo trì và thay thế dây sau này thuận tiện hơn.

9. Kết luận

Nắm được cách bấm dây mạng LAN 8 sợi theo chuẩn T568A và T568B giúp bạn có thể tự làm dây Ethernet phục vụ kết nối máy tính, router, switch và nhiều thiết bị mạng khác. T568A và T568B có thứ tự màu khác nhau nhưng đều sử dụng 8 lõi dây trong cáp mạng.

Đối với dây mạng thẳng, chỉ cần sử dụng cùng một chuẩn ở hai đầu, trong khi dây mạng chéo sử dụng T568A ở một đầu và T568B ở đầu còn lại. Sau khi bấm, nên kiểm tra bằng thiết bị test RJ45 để đảm bảo 8 lõi dây tiếp xúc và truyền tín hiệu chính xác. Liên hệ FPT Hà Nội để được hỗ trợ nhanh nhất
